Когда морские ветроэнергетические проекты требуют подъема тяжелых грузов, точного выравнивания турбины и надежной работы в сложных морских условиях,Платформа для установки ветряной электростанции домкратомотХАЙДИНСКАЯ ВЕРФЬобеспечивает специальное решение. Эта сверхмощная монтажная платформа, предназначенная для больших морских турбин мощностью 16 МВт и выше, сочетает в себе поворотный кран грузоподъемностью 800 тонн, автоматическое гидравлическое выравнивание, модульную транспортировку и надежную морскую конструкцию для обеспечения эффективной установки ветряных электростанций на мелководье и на глубокой воде.
Поскольку морские ветряные турбины продолжают увеличиваться в размерах и мощности, подрядчикам по установке нужны платформы, способные выдерживать более тяжелые гондолы, более высокие башни, более крупные компоненты и все более сложные морские условия. Платформа для установки ветряной электростанции Jack Up решает эти проблемы, поднимая рабочую площадку над поверхностью моря на опорах, создавая стабильную рабочую среду для подъема тяжелых грузов и точной сборки.
Решение HAIDING SHIPYARD рассчитано на глубину воды примерно 3–100 метров, длину опорных стоек до 150 метров, общую грузоподъемность платформы до 3000 тонн и встроенный 800-тонный поворотный кран на 360°. Его автоматическая гидравлическая система выравнивания обеспечивает точность выравнивания примерно ±0,05°, а модульная конструкция позволяет транспортировать и собирать основные компоненты вблизи проектных площадок.
Оглавление
- Почему установка морской ветровой энергии становится все более сложной задачей?
- Что такое платформа для установки самоподъемной ветряной электростанции?
- Каковы ключевые особенности платформы?
- Каковы основные технические параметры?
- Почему стоит выбрать самоподъемную платформу вместо плавучего крана?
- Где можно использовать платформу?
- Как модульное строительство улучшает логистику проекта?
- Как платформа повышает безопасность морских подъемов?
- Что следует учитывать покупателям перед выбором платформы?
- Часто задаваемые вопросы
- Заключение
Почему установка морской ветровой энергии становится все более сложной задачей?
Быстрое развитие морской ветроэнергетики привело к появлению нового поколения турбин со значительно более высокой генерирующей мощностью. Для турбин большего размера требуются более тяжелые гондолы, более длинные лопасти, более высокие башни и более сложные процедуры установки.
Традиционные методы морской установки могут стать все более трудными, когда движение судна, вызванное волнами, влияет на точность подъема. Во время подъема тяжелых грузов даже относительно небольшие движения платформы могут усложнить выравнивание секций башни, позиционирование гондолы, фундаментные работы и погрузочно-разгрузочные работы.
Именно здесь самоподъемная монтажная платформа дает большое инженерное преимущество. Вместо непрерывного подъема тяжелых грузов с плавучей палубы платформа может расположиться на рабочей площадке, развернуть опоры, поднять корпус над водой и создать сравнительно стабильную рабочую среду.
- Снижение влияния волнового движения сосуда во время подъема.
- Улучшена стабильность работы крупных компонентов турбин.
- Повышенная грузоподъемность турбин нового поколения
- Точное выравнивание платформы для сборки турбины
- Адаптивность к различным глубинам морской воды

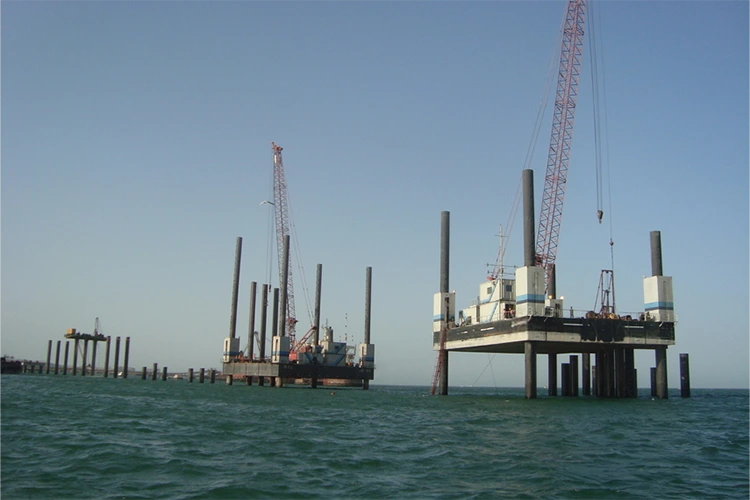

Что такое платформа для установки самоподъемной ветряной электростанции?
A Платформа для установки ветряной электростанции домкратомпредставляет собой специализированную морскую строительную платформу, предназначенную для поддержки установки ветряных турбин, операций по фундаменту, подъема тяжелых грузов и отдельных работ по техническому обслуживанию на море.
В отличие от обычного плавучего судна, платформа использует вертикально подвижные опоры для установления стабильной связи с морским дном. Гидравлическое подъемное оборудование поднимает рабочую палубу над поверхностью воды после позиционирования. Такая конфигурация позволяет выполнять тяжелые подъемные операции с более устойчивой рабочей базы.
Для крупномасштабных морских ветроэнергетических проектов платформа может объединить несколько критически важных систем в один рабочий блок, в том числе:
- Сверхмощный поворотный кран на 360°
- Гидравлическая система выравнивания платформы
- Система окучивания и домкрата
- Оборудование для перемещения компонентов ветряных турбин
- Оборудование для выравнивания и заливки фундамента
- Системы мониторинга нагрузки и позиционирования в режиме реального времени
- Системы аварийного электропитания и подъема
Каковы ключевые особенности платформы?
1. Грузоподъемность класса 800 тонн.
Встроенный поворотный кран на 360° предназначен для сложных морских грузоподъемных операций, имеет номинальную грузоподъемность до 800 тонн и максимальный рабочий радиус примерно 45 метров. Высота подъема основного крюка может достигать не менее 120 метров, а вспомогательного крюка - не менее 150 метров.
Такая конфигурация делает платформу пригодной для работы с крупными компонентами турбин, включая гондолы весом примерно до 600 тонн и отдельные секции башни весом примерно до 300 тонн.
2. Автоматическое гидравлическое выравнивание.
Точность важна при соединении основных компонентов ветряных турбин. Встроенная гидравлическая система выравнивания предназначена для автоматического поддержания выравнивания платформы с заявленной точностью выравнивания примерно ±0,05°.
Это помогает создать более контролируемую рабочую среду для установки башни, подъема гондолы, операций с фундаментом и других процедур, требующих точности.
3. Прочная морская стальная конструкция.
В основной конструкции используется пластина из морской стали CCSB, а на палубе может быть использована износостойкая модифицированная морская сталь. Толщина основной несущей балки назначается не менее 60 мм с пределом текучести не менее 235 МПа.
4. Модульная и транспортабельная конструкция.
Платформу можно разделить на несколько передвижных секций. Такой подход может упростить транспортировку в регионы, где традиционная крупномасштабная судостроительная инфраструктура или глубоководные строительные мощности могут быть ограничены.
5. Мониторинг в реальном времени и системы экстренной помощи
Морская тяжелая работа требует постоянного контроля. Платформа включает в себя функции мониторинга уровня платформы, подъемной нагрузки, скорости ветра и позиционирования. Аварийный генератор, ручное подъемное оборудование и защита крана от падения обеспечивают дополнительную безопасность эксплуатации.
Каковы основные технические параметры?
В следующей таблице приведены основные характеристики, связанные с платформой для установки самоподъемной ветряной электростанции HAIDING SHIPYARD.
| Категория параметра | Технические параметры | Спецификация |
|---|---|---|
| Размеры платформы | Общая длина | Примерно 80–100 м |
| Размеры платформы | Общая ширина | Примерно 30–35 м |
| Глубина платформы | Структурная глубина | Примерно 7,0–8,0 м. |
| Окучивание ног | Количество/Тип | 4 / Тип фермы |
| Окучивание ног | Длина ноги | 50–150 м |
| Глубина воды | Применимый диапазон | Примерно 3–100 м |
| Кран | Номинальная мощность | До 800 тонн |
| Кран | Рабочий радиус | Примерно до 45 м |
| Кран | Высота основного крюка | ≥120 м |
| Кран | Высота вспомогательного крюка | ≥150 м |
| Нагрузка платформы | Общая грузоподъемность | До 3000 тонн |
| Выравнивание | Автоматическая точность нивелирования | Примерно ±0,05° |
| Материалы | Основная конструкционная сталь | CCSB морская стальная пластина |
| Безопасность | Аварийный генератор | 500 кВт |
| Защита от коррозии | Подводная защита | Прочное покрытие + катодная защита |
| Сертификация | Применимая классификация | Сертификация морской платформы ABS/CCS/DNV |
Примечание. Фактическая конфигурация платформы, грузоподъемность, длина опоры, размеры и требования сертификации должны быть подтверждены в соответствии с конкретным проектом ветряной электростанции, моделью турбины, условиями морского дна и применимыми морскими правилами.
Почему стоит выбрать самоподъемную платформу вместо плавучего крана?
Суда с плавучими кранами обеспечивают превосходную мобильность, но их плавучий характер означает, что на движение палубы могут влиять волны, ветер и течение. Для крупных компонентов турбин это перемещение может усложнить операции точного подъема.
Самоподъемная конфигурация обеспечивает другой принцип работы. После того как платформа установлена и поднята, рабочая палуба поддерживается опорами, а не постоянно плавает на поверхности моря.
| Рассмотрение | Самоподъемная установочная платформа | Обычный плавучий кран |
|---|---|---|
| Рабочая стабильность | Высокая устойчивость после подъема домкратом | В зависимости от движения судна |
| Подъем тяжелых компонентов | Предназначен для крупных компонентов турбин. | Сильно зависит от спецификации судна |
| Выравнивание платформы | Гидравлическая система выравнивания | Может потребоваться динамическая компенсация |
| Большая турбинная установка | Хорошо подходит для поднятия тяжестей в фиксированном положении. | Потенциально более чувствителен к морским условиям. |
| Мобильность | Требуются процедуры перемещения и подъема домкратом. | Как правило, очень мобильны |
Лучшее решение в конечном итоге зависит от глубины проекта, состояния морского дна, характеристик турбины, графика установки, погодных условий, транспортной инфраструктуры и общей экономики проекта.
Где можно использовать платформу?
Современная платформа для установки ветровой электростанции Jack Up может поддерживать несколько этапов развития морской ветроэнергетики, а не ограничиваться одной подъемной задачей.
Установка морской ветряной турбины
Платформа может поддерживать установку секций башни, подъем гондолы, позиционирование компонентов турбины и другие тяжелые операции по подъему, связанные с большими морскими турбинами.
Выравнивание и затирка фундамента
После установки фундамента или свай устойчивое пространство настила может использоваться для выравнивания, заливки цемента, перемещения оборудования и сопутствующих строительных работ.
Техническое обслуживание морской ветряной электростанции
В подходящих конфигурациях проекта платформа может функционировать как временная морская база поддержки для инструментов технического обслуживания, расходных материалов, запасных компонентов и операций по транспортировке материалов.
Морские ветроэнергетические проекты большой мощности
Благодаря конфигурациям, предназначенным для турбин мощностью 16 МВт и выше, платформа особенно актуальна для морских ветряных электростанций нового поколения, где традиционные подъемные решения могут столкнуться с ограничениями по мощности или устойчивости.
Как модульное строительство улучшает логистику проекта?
Одним из важных преимуществ модульной конструкции является то, что большую морскую монтажную платформу не обязательно нужно изготавливать и транспортировать как одну огромную конструкцию.
Платформу можно разделить на несколько секций, включая основную конструкцию платформы, секции опорных стоек и крановый модуль. Согласно указанной конструкции платформа может состоять примерно из 7–9 основных секций, отдельные секции предназначены для удобной транспортировки и сборки.
- Автомобильные перевозки:Подходящие секции можно транспортировать на внутренние места сборки.
- Железнодорожная логистика:Модульные компоненты могут быть интегрированы в подходящие планы мультимодальных перевозок.
- Морской транспорт:Более крупные секции можно перемещать на баржах или тяжеловесных судах.
- Сборка на месте:Модульные секции можно соединить недалеко от места реализации проекта.
- Глобальное развертывание проекта:Такой подход может помочь обслуживать морские проекты в регионах с различным состоянием портовой инфраструктуры.
Эта модульная философия может быть особенно ценна для международных разработчиков ветряных электростанций, EPC-подрядчиков, компаний морского строительства и поставщиков услуг по установке на море.
Как платформа повышает безопасность морских подъемов?
Безопасность является одним из наиболее важных факторов при подъеме сотен тонн оборудования на море. Таким образом, платформа сочетает в себе структурное проектирование, гидравлическое управление, технологию мониторинга и аварийные системы.
- Автоматическое выравнивание:Гидравлические системы помогают поддерживать необходимое положение платформы.
- Мониторинг нагрузки:Датчики могут контролировать подъем грузов и выдавать эксплуатационные предупреждения.
- Мониторинг положения:Системы позиционирования помогают операторам понять местоположение платформы во время морских работ.
- Мониторинг ветра:Информация о скорости ветра помогает принимать оперативные решения.
- Аварийное питание:Аварийный генератор мощностью 500 кВт обеспечивает возможность резервного питания.
- Защита крана:Системы защиты от падения и защиты от ветра обеспечивают дополнительную безопасность во время подъема и операций ожидания.
Для морских проектов эти функции всегда должны быть интегрированы в более широкую систему управления морской безопасностью, план подъема, процесс мониторинга погоды и оценку рисков для конкретного проекта.
Что следует учитывать покупателям перед выбором платформы?
Приобретение платформы для установки самоподъемной ветряной электростанции является важным инженерным решением. Покупателям следует оценить весь проект, а не сосредотачиваться только на мощности крана.
- Глубина воды:Убедитесь, что конфигурация опоры соответствует фактической рабочей глубине.
- Условия морского дна:Анализ прочности грунта, требований к проникновению и устойчивости фундамента.
- Характеристики турбины:Проверьте вес гондолы, вес секции башни, высоту ступицы и мощность турбины.
- Производительность крана:Оцените номинальную нагрузку, рабочий радиус, высоту подъема и точность синхронизации.
- Вместимость палубы:Убедитесь, что оборудование, персонал, материалы и нагрузки на кран находятся в пределах конструктивных ограничений.
- Транспорт:Учитывайте доступ к порту, дорожные ограничения, морскую транспортировку и требования к сборке.
- Классификация:Определите, требуется ли ABS, CCS, DNV или другая система классификации.
- Защита от коррозии:Рассмотрите системы покрытия и катодную защиту для долгосрочной эксплуатации на море.
- Послепродажное проектирование:Проверьте, обеспечивает ли производитель планирование установки, ввод в эксплуатацию, техническую поддержку и помощь в обслуживании.
Для международных покупателей, ищущихКитайский производительилиКитай поставщикПеред размещением заказа также важно оценить производственные возможности, инженерный опыт, контроль качества, документацию, сертификационную поддержку, планирование транспортировки и возможности индивидуальной настройки.
Часто задаваемые вопросы
1. Для чего используется платформа для установки самоподъемной ветряной электростанции?
Он в основном используется для строительства морских ветряных турбин и подъема тяжелых грузов, включая операции, связанные с фундаментом, установку башен, подъем гондол, погрузочно-разгрузочные работы с компонентами и некоторые виды работ по техническому обслуживанию морских ветряных электростанций.
2. На какой глубине может работать эта платформа?
Упомянутая конфигурация HAIDING SHIPYARD рассчитана на глубину воды примерно 3–100 метров с длиной опоры примерно 50–150 метров. Окончательные спецификации должны быть адаптированы в соответствии с реальными условиями на объекте.
3. Какую мощность турбины может поддерживать платформа?
Платформа спроектирована с учетом морских турбин нового поколения, включая конфигурации мощностью 16 МВт и выше. Упомянутая конструкция рассчитана на вес главного двигателя примерно до 600 тонн.
4. Сколько может поднять встроенный кран?
Встроенный поворотный кран на 360° имеет номинальную грузоподъемность примерно до 800 тонн в зависимости от рабочего радиуса, конфигурации, условий эксплуатации и технических требований конкретного проекта.
5. Почему важно автоматическое выравнивание?
Точное выравнивание помогает создать устойчивую рабочую поверхность для подъема тяжелых грузов и выравнивания компонентов турбины. Указанная платформа обеспечивает точность автоматического гидравлического выравнивания примерно ±0,05°.
6. Можно ли настроить платформу?
Да. Размеры платформы, длина опоры буровой колонны, конфигурация крана, грузоподъемность, расположение палубы и другие технические параметры могут быть спроектированы в соответствии с глубиной воды, размером турбины, условиями морского дна и требованиями проекта.
Заключение
Быстрый рост морской ветроэнергетики создает спрос на монтажное оборудование, которое может безопасно работать с более крупными турбинами, сохраняя при этом точность и эксплуатационную эффективность. АПлатформа для установки ветряной электростанции домкратомобеспечивает стабильную альтернативу традиционным плавучим подъемным решениям, поднимая рабочую палубу над водой и объединяя возможности подъема тяжелых грузов, гидравлического выравнивания, мониторинга и модульной транспортировки в одну специализированную систему.
Для застройщиков, EPC-подрядчиков, морских строительных компаний и международных покупателей, оценивающихКитайский производитель или поставщикХАЙДИНСКАЯ ВЕРФЬ предлагает концепцию платформы, разработанную с учетом требований к морским ветроэнергетическим установкам для тяжелых условий эксплуатации, включая грузоподъемность класса 800 тонн, общую грузоподъемность платформы 3000 тонн, опоры для бурения 50–150 метров и работу на глубине примерно 3–100 метров. Если вы планируете проект установки морской ветровой энергии и вам нужна индивидуальная конфигурация платформы, техническая консультация, транспортное решение или инженерная поддержка для конкретного проекта,связаться с намисегодня, чтобы обсудить ваши требования с HAIDING SHIPYARD и разработать практическое решение для морской установки для вашего следующего проекта ветряной электростанции.
