Модульные понтоны

Изготовленные на заводе HAIDING SHIPYARD в Китае, мы являемся признанным производителем и поставщиком модульных понтонов, тщательно контролируя каждый этап производства, чтобы обеспечить качество и четкие цены, предоставляя нашим клиентам экономически эффективные решения.

Отправить запрос

Описание продукта

Точная адаптация для нескольких серий, удовлетворяющая требованиям полной нагрузки

• Серия HD-H50: ВЕРФЬ HAIDING Модульные понтоны отличаются исключительной портативностью: вес одного модуля составляет менее 8 тонн. Он подходит для строительных платформ малой грузоподъемности (например, для обслуживания внутренних речных мостов и транспортировки небольшого оборудования), поддерживает транспортировку многоместных штабелированных грузовиков и отвечает потребностям развертывания на короткие расстояния и с высокой частотой;

• Серия HD-S50: ВЕРФЬ HAIDING Модульные понтоны строго соответствуют ограничениям на автомобильные перевозки и имеют стандартизированные размеры одного модуля. Его можно транспортировать самостоятельно обычными грузовиками без разрешений на перегрузку, что делает его пригодным для быстрого строительства малых и средних проектов;

• Серия HD-S70: HAIDING SHIPYARD Модульные понтоны обеспечивают высокую плавучесть и высокую прочность, обеспечивая максимальную несущую способность при соответствующих транспортных размерах. Один модуль имеет плавучесть ≥50 тонн и сосредоточенную нагрузку 25 000 фунтов на квадратный фут (1206 кПа), подходит для стоянки тяжелого оборудования и строительства крупномасштабных строительных платформ.

Высокопрочный материал и экологически чистый антикоррозийный материал, сочетающий долговечность и экологичность.

• Основная конструкция изготовлена из высокопрочной стали CCSB, а платформа изготовлена из запатентованной прокатной высокопрочной стали. Поверхность имеет тиснение с образованием противоскользящих линий с коэффициентом трения ≥0,8, предотвращающим скольжение персонала и оборудования;

• Внутренняя часть модульных понтонов HAIDING SHIPYARD покрыта отечественной экологически чистой, биобезопасной антикоррозионной краской, не содержащей тяжелых металлов, и прошла национальную морскую экологическую сертификацию; снаружи используются отечественные композитные цинк-алюминиевые аноды в сочетании с независимо разработанным морским антикоррозионным покрытием HD-800 с толщиной сухой пленки ≥300 мкм. Антикоррозионный срок службы подводных частей составляет ≥15 лет, в пресноводных средах – до 20 лет;

• Соединительные соединения модулей имеют конструкцию с двойным армированием и дуговыми переходами в углах для рассеивания напряжений. Коэффициент безопасности конструкции составляет ≥1,8, способность выдерживать ветер и волны 8-й степени тяжести (скорость ветра ≤20,7 м/с).

Modular Pontoons

Гибкое соединение + удобная транспортировка, удвоение эффективности развертывания

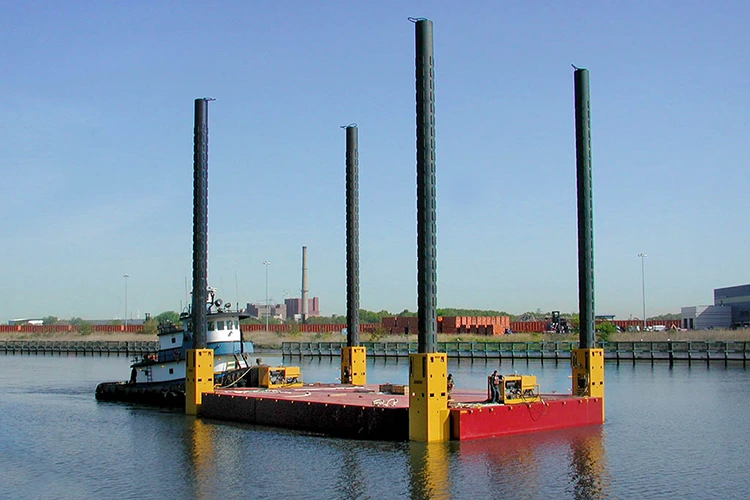

• HAIDING SHIPYARD Модульные понтоны оснащены встроенной системой фиксации, позволяющей произвольно соединять модули из стороны в сторону, встык или впритык. Его можно быстро комбинировать с платформами различной формы, например прямоугольными и специальной формы, адаптируясь к различным сценариям эксплуатации;

• Каждый модуль оснащен встроенной подъемной скобой в центре. Конструкция одноточечного подъема упрощает процесс погрузки и разгрузки, а команда из двух человек со специальными инструментами может выполнить сборку одного модуля менее чем за 2 часа;

• Оптимизированная транспортная адаптируемость: серия HD-S50 поддерживает транспортировку двух модулей одновременно обычными грузовиками, а серия HD-S70 может транспортироваться грузовиками со ступенчатой палубой увеличенной ширины, при этом эффективность транспортировки вдвое выше, чем у традиционных встроенных понтонов.

Поддерживается авторитетными сертификатами, двойной гарантией соответствия и безопасности.

Модульные понтоны HAIDING SHIPYARD прошли сертификацию десяти крупнейших классификационных обществ (соответствующие «Правилам постройки стальных судов для внутреннего и прибрежного плавания») и получили сертификат системы менеджмента качества ISO 9001:2015. Все чертежи модулей были проверены авторитетными учреждениями на предмет обеспечения эксплуатационного соответствия; имеет встроенную систему аварийной защиты, а уровень герметизации модуля достигает IP67. Кратковременное погружение (≤1 м) не влияет на безопасность конструкции и соответствует строгим требованиям безопасности морских операций.

Подробная таблица технических параметров (двуязычное сравнение)

HAIDING SHIPYARD Модульные понтоны используют концепцию конструкции «многосерийная точная адаптация», запуская три основные серии продуктов, которые полностью удовлетворяют различные требования к рабочей нагрузке от 5 до 100 тонн. Объединив гибкое соединение высокопрочной и долговечной баржи, она стала новым эталонным оборудованием в области морской техники.

Modular Pontoons

Категория параметра	Конкретный предмет	Серия HD-H50	Серия HD-S50	Серия HD-S70	Примечания
Основные размеры	Длина модуля×Ш×Высота (м)	2,0×1,8×1,2	3,0×2,0×1,5	4,0×2,5×1,8	Стандартизирован для транспортировки
	Вес модуля (т)	≤8	≤12	≤18	Соответствует ограничениям автомобильного транспорта.
Структура и материал	Основной материал	Сталь марки А-36 (10мм)	Сталь марки А-36 (12мм)	Сталь марки А-36+HSLA (16 мм)	Палуба с запатентованной рулонной конструкцией
	Грузоподъемность	Сосредоточенная нагрузка 15 000 фунтов на квадратный фут, равномерная нагрузка 400 кг/м².	Сосредоточенная нагрузка 20 000 фунтов на квадратный фут, равномерная нагрузка 450 кг/м².	Сосредоточенная нагрузка 25 000 фунтов на квадратный фут, равномерная нагрузка 500 кг/м2.	Адаптируется к оборудованию разного веса.
Антикоррозионная защита	Внутреннее покрытие	Ингибитор ржавчины Bio-Float (≥150 мкм)	То же, что и слева	То же, что и слева	Биоразлагаемый, экологически чистый
	Внешняя защита	Цинковый анод + морское покрытие (≥300 мкм)	То же, что и слева	То же, что и слева	Устойчив к коррозии в морской/пресной воде.
Транспортировка и сборка	Способ транспортировки	Обычный грузовик (≥4 единиц/время)	Обычный грузовик (≥2 ед./время)	Грузовик-перегрузчик (2 шт./раз)	Повышает эффективность транспортировки
	Время сборки (один модуль)	≤1,5 часа	≤2 часа	≤2,5 часа	Выполняется командой из 2 человек.
Сертификация	Сертификация продукции	Сертификация ABS, сертификация ISO 9001:2015.	То же, что и слева	То же, что и слева	Соответствует международным морским правилам.

Основные размеры и весовые параметры

Параметр Элемент	Серия HD-H50	Серия HD-S50	Серия HD-S70	Единица
Размеры модуля (Длина×Ш×Высота)	6,0×5,4×3,6	9,1×6,1×4,6	12,2×7,6×5,5	m
Вес одного модуля	≤8	≤12	≤18	тонны
Центр высоты плавучести	1.8	2.3	2.8	m
Черновик (выгружен)	0.6	0.8	1.0	m
Максимальная тяга	1.2	1.5	1.8	m
Стандартные модули на платформу	4-12	3-8	2-6	единицы
Максимальный размер платформы	36×16	48×20	60×25	м²

Структура и параметры материала

Параметр Элемент	Серия HD-H50	Серия HD-S50	Серия HD-S70	Описание
Материал основной конструкции	Сталь марки А-36 (10 мм)	Сталь марки А-36 (12 мм)	Марка A-36 + сталь HSLA (16 мм)	Предел текучести ≥36 тысяч фунтов на квадратный дюйм
Материал палубы	Высокопрочная сталь HSLA (12 мм)	Высокопрочная сталь HSLA (14 мм)	Высокопрочная сталь HSLA (16 мм)	Запатентованная рулонная формовка
Обработка поверхности палубы	Рельефное противоскользящее покрытие (коэффициент трения ≥0,8)	Рельефное противоскользящее покрытие (коэффициент трения ≥0,8)	Рельефное противоскользящее покрытие (коэффициент трения ≥0,8)	Проникновенная обработка износостойкого сплава
Структурный коэффициент безопасности	≥1,8	≥1,8	≥1,8	В условиях ветра и волн 8-го класса
Межмодульное соединение	Двойной фланец + предварительно напряженные болты	Двойной фланец + предварительно напряженные болты	Двойной фланец + предварительно напряженные болты	Съемный и многоразовый ≥50 раз
Угловой дизайн	Дуговой переход (R≥50 мм)	Дуговой переход (R≥50 мм)	Дуговой переход (R≥50 мм)	Рассеять концентрацию напряжений

Параметры несущей способности

Параметр Элемент	Серия HD-H50	Серия HD-S50	Серия HD-S70	Единица
Концентрированная нагрузка	15 000	20 000	25 000	PSF (кПа)
Равномерная нагрузка	≥400	≥450	≥500	кг/м²
Максимальная одноточечная нагрузка	50	80	100	тонны
Максимальный класс устойчивости к ветру и волнению	Класс 7 (скорость ветра ≤17,1 м/с)	Класс 8 (скорость ветра ≤20,7 м/с)	Класс 8 (скорость ветра ≤20,7 м/с)	-
Максимальная высота волнового сопротивления	≤2,0	≤2,5	≤3,0	m
Максимальный рабочий угол наклона	±15°	±12°	±10°	-
Максимальный стабильный угол нагрузки	±20°	±18°	±15°	-

Параметры плавучести и остойчивости

Параметр Элемент	Серия HD-H50	Серия HD-S50	Серия HD-S70	Единица
Плавучесть одного модуля	≥30	≥50	≥80	тонны
Высота центра плавучести от базовой линии	1.8	2.3	2.8	m
Период броска	≥4,0	≥5,0	≥6,0	s
Период подачи	≥6,0	≥7,0	≥8,0	s
Высота надводного борта	2.4	3.1	3.7	m
Номер критерия стабильности	≥1,2	≥1,2	≥1,2	-

Параметры транспортировки и сборки

Параметр Элемент	Серия HD-H50	Серия HD-S50	Серия HD-S70	Единица
Способ транспортировки	Обычный грузовик (≥4 единиц/время)	Обычный грузовик (≥2 единиц/время)	Грузовик повышенной ширины (2 шт./раз)	-
Время сборки (один модуль)	≤1,5	≤2,0	≤2,5	часы
Размер сборочной группы	2 человека	2-3 человека	3-4 человека	-
Количество точек подъема	4 (сверху)	4 (сверху)	6 (сверху + сбоку)	-
Метод подъема	Одноточечный/многоточечный подъем	Одноточечный/многоточечный подъем	Одноточечный/многоточечный подъем	-
Максимальные транспортные габариты	6,2×5,6×3,8	9,3×6,3×4,8	12,5×7,8×5,7	m

Параметры защиты от коррозии и долговечности

Параметр Элемент	Технический индекс	Единица / Описание
Внутренняя защита от коррозии	Bio-Float Биологически чистый ингибитор ржавчины (≥150 мкм)	Толщина сухой пленки, не содержит тяжелых металлов
Внешняя защита от коррозии	Цинковые аноды (1 комплект/10 м²) + покрытие Baril морского класса (≥300 мкм)	Толщина сухой пленки
Срок службы подводных компонентов	≥15	годы
Срок службы пресноводной среды	≥20	годы
Материал уплотнительной ленты	EPDM этилен-пропилен-диеновый мономерный каучук	Устойчивость к температуре: -40℃~80℃
Срок службы уплотнительной ленты	≥5	лет (или 50 циклов разборки-сборки)
Твердость износостойкого слоя	≥300	HB (твердость по Бринеллю)
Годовые потери от износа	≤0,1	мм

Таблица параметров стандартной конфигурации

Стандартная конфигурация системы подключения

Элемент конфигурации	Параметр Описание
Способ подключения	Закладной фланец + предварительно напряженные высокопрочные болты (M24)
Система уплотнения	Резиновое уплотнительное кольцо из EPDM (сжатие: 20–25%)
Запирающее устройство	Двойной предохранительный болт (диаметр ≥32 мм)
Система позиционирования	Направляющий штифт + позиционирующая канавка (точность ≤2 мм)
Сила соединения	В ≥1,5 раза превышает максимальную силу сдвига модуля

Стандартная конфигурация дополнительных интерфейсов

Тип интерфейса	Спецификация параметров	Цель
Интерфейс опорной ножки	Диаметр: 800-1200 мм (опционально)	Расположение и фиксация платформы
Интерфейс лебедки	Тяговое усилие: ≤50 кН (опционально)	Смещение/позиционирование платформы
Интерфейс двигателя	Мощность: ≤100 кВт (опционально)	Платформа самоходная
Причальный столб	Тяговое усилие: ≥50 кН (4 единицы в стандартной комплектации)	Швартовка и Крепление
Кабельный канал	Диаметр: ≥150 мм (4 шт. в стандартной комплектации)	Питание/Передача сигнала
Интерфейс посадочной лестницы	Грузоподъемность: ≥500 кг (2 единицы в стандартной комплектации)	Посадка/высадка персонала

Руководство по выбору и таблица соответствия параметров сценария применения

Справочные параметры выбора серии

Сценарий применения	Рекомендуемая серия	Типичная конфигурация	Максимальная эксплуатационная нагрузка
Техническое обслуживание внутреннего речного моста	HD-H50	4–6 модулей (длина 12–18 м)	50 тонн (одиночный модуль)
Мелкомасштабная помощь в дноуглубительных работах	HD-H50 / HD-S50	6-8 модулей (длина 18-24 м)	80 тонн (Комбинация)
Порт Временная пристань	HD-S50	8-10 модулей (длина 24-30 м)	150 тонн (Комбинация)
Морское ветроэнергетическое строительство	HD-S70	6-8 модулей (длина 30-40 м)	200 тонн (Комбинация)
Прокладка подводных трубопроводов	HD-S50 / HD-S70	8-12 модулей (длина 30-50 м)	250 тонн (Комбинация)
Передача тяжелого оборудования	HD-S70	4-6 модулей (длина 20-30 м)	100 тонн (одиночный модуль)

Таблица параметров адаптации к окружающей среде

Состояние окружающей среды	Применимая серия	Параметр Требование
Пресноводные внутренние реки	Все серии	Класс защиты от коррозии ≥ стандарт для пресной воды
Прибрежная соленая вода	HD-S50 / HD-S70	Класс защиты от коррозии ≥ стандарта морской воды
Морская зона ветра и волн	HD-S70	Устойчивость к ветру и волнению ≥ 8 класса, высота волны ≤3 м
Мелководье (≤5 м)	HD-H50	Осадка ≤1,2 м, дополнительные неглубокие окучивания
Средняя глубина воды (5-15 м)	HD-S50	Осадка ≤1,5 м, дополнительные длинные патрубки
Глубокая вода (≥15 м)	HD-S70	Осадка ≤1,8 м, дополнительная система швартовки

Таблица вариантов индивидуальных параметров

Варианты улучшения материала

Тип улучшения	Настройка параметров	Применимый сценарий
Улучшение при тяжелых нагрузках	Палуба утолщена до 20-25 мм, конструкция усилена	Подшипник для 100-тонного оборудования
Низкотемпературное улучшение	Материал повышен до низкотемпературной стали (например, S355J2W)	Полярная/холодная зона (-40℃~0℃)
Высокотемпературное улучшение	Специальное покрытие + конструкция теплоизоляции	Тропическая/высокотемпературная среда (≥40 ℃)
Легкое улучшение	Частичная конструкция использует алюминиевый сплав (6061-T6)	Сценарии частых перемещений/воздушных перевозок

Возможности расширения функций

Расширенная функция	Конфигурация параметров	Описание
Самоходная система	Подруливающее устройство (мощность ≤200 кВт) + система управления	Максимальная скорость ≤5 узлов
Система позиционирования	Швартовная система (4 якоря) + GPS + Сонар	Точность позиционирования ≤1 м
Подъемная система	Гидравлический/электрический подъем (ход ≤3 м)	Адаптируется к изменениям уровня воды
Модульная надстройка	Съемная мастерская/диспетчерская	Обеспечивает тень/защиту

Таблица сертификации и стандартных параметров

Тип сертификации	Стандартный номер	Требование к ключевому параметру
Сертификация классификационного общества	АБС «Правила постройки и классификации стальных судов внутреннего и прибрежного плавания»	Структурный коэффициент безопасности ≥1,8, устойчивость ≥1,2
Экологическая сертификация	Международный морской экологический стандарт (MEPC.227(64))	Ингибитор ржавчины: не содержит тяжелых металлов, биоразлагаемый
Система менеджмента качества	ИСО 9001:2015	Полный контроль качества процесса
2015	Полный контроль качества процесса
Стандарт безопасности	ГБ/Т 36143-2018	Коэффициент запаса плавучести ≥1,5

Сводная таблица параметров производительности (краткий обзор)

Категория параметра	HD-H50	HD-S50	HD-S70
Размеры модуля (м)	6,0×5,4×3,6	9,1×6,1×4,6	12,2×7,6×5,5
Одиночный вес (тонны)	≤8	≤12	≤18
Максимальная нагрузка (кг/м²)	400	450	500
Плавучесть одного модуля (тонны)	30	50	80
Время сборки (часы)	1.5	2.0	2.5
Способ транспортировки	Обычный грузовик (4 ед./раз)	Обычный грузовик (2 ед./раз)	Грузовик повышенной ширины (2 шт./раз)
Антикоррозийный срок службы (лет)	≥15 (морская вода)/20 (пресная вода)	≥15 (морская вода)/20 (пресная вода)	≥15 (морская вода)/20 (пресная вода)

Modular Pontoons

Основные сценарии применения: инструмент морской инженерии, адаптируемый ко всем сценариям

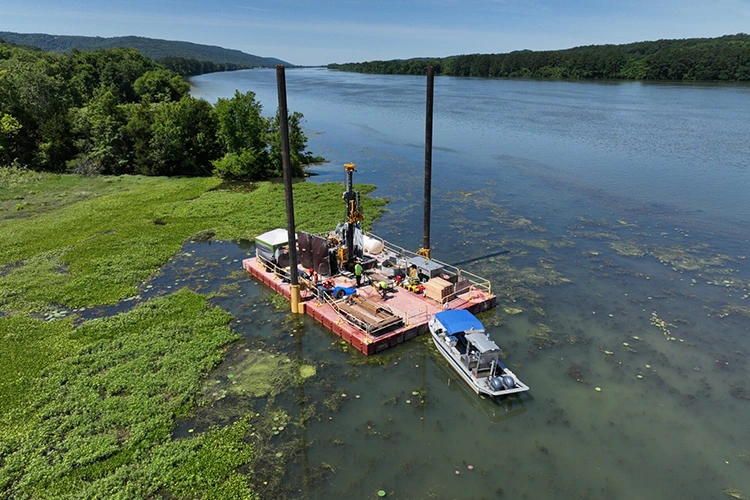

Инженерия мелководья и внутренних рек

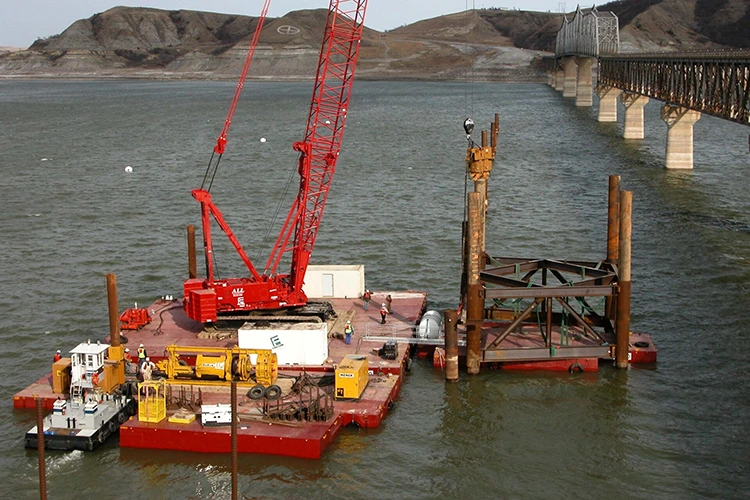

• При строительстве внутренних речных мостов объедините модули серии HD-S50, чтобы сформировать строительную платформу. После установки опор для фиксации он служит рабочей поверхностью для заливки пирса, на которой размещаются бетононасосы и строительная техника. Цикл развертывания на 60% короче, чем у временных стальных эстакад;

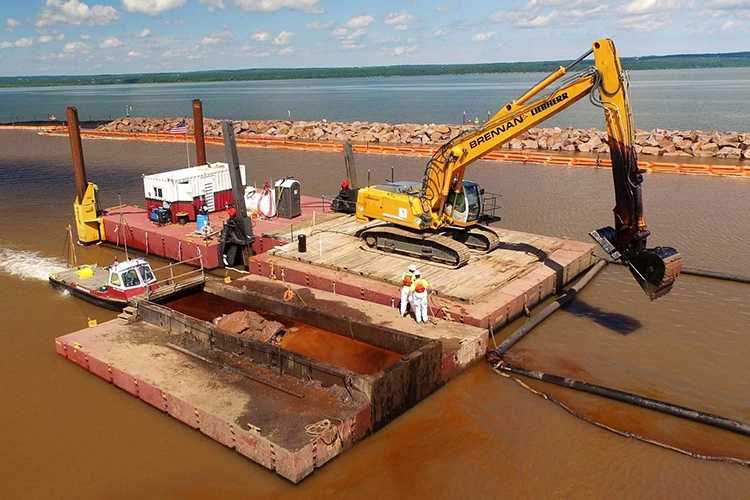

• Для проектов по дноуглубительным работам на мелководье соедините модули серии HD-H50 в легкую перегрузочную платформу для транспортировки отложений с помощью дноуглубительного оборудования, что устраняет необходимость в больших судах и снижает сложность операций на мелководье.

Морская инженерная помощь

• В проектах прибрежной ветроэнергетики объедините модули серии HD-S70 в крупномасштабную рабочую платформу для перевозки оборудования для предварительной установки башни ветряной турбины и подъемных инструментов. Платформу можно гибко перемещать с помощью подруливающих устройств, адаптируя ее к строительным потребностям различных положений машины;

• При прокладке подводных трубопроводов модули серии HD-S50 соединяются на сварочной платформе, оснащенной системой позиционирования для обеспечения точности стыковки трубопроводов. Антикоррозионное покрытие адаптировано к условиям морской воды и обеспечивает непрерывную работу в течение 30 дней без технического обслуживания.

Передача грузов и оборудования

• Для перевозки материалов на островах объедините модули серий HD-H50 и HD-S50, чтобы сформировать плавучий причал, подходящий для швартовки небольших транспортных судов, решая проблему перемещения островов без стационарных причалов;

• В проектах расширения портов используйте модули серии HD-S70 для создания временных платформ для стоянки оборудования, на которых будет установлено тяжелое оборудование, такое как краны и сварочные аппараты. Высокая несущая способность настила обеспечивает безопасность длительной стоянки техники.
